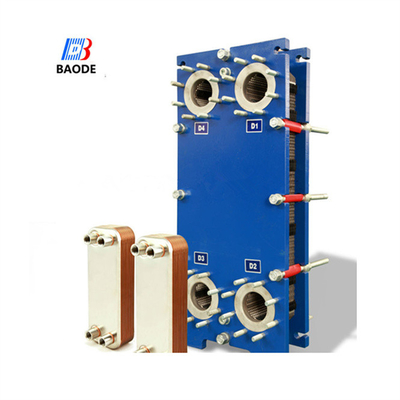

Standaardwarmtewisselaar van roestvrij staal

Gassetplaat Warmtewisselaar Roestvrij staal AISI316 Platen NBR Gasset voor de voedingsindustrie

(Maat in mm, N betekent het aantal platen)

Standaardontwerp

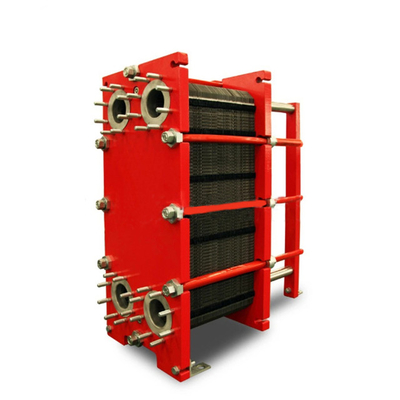

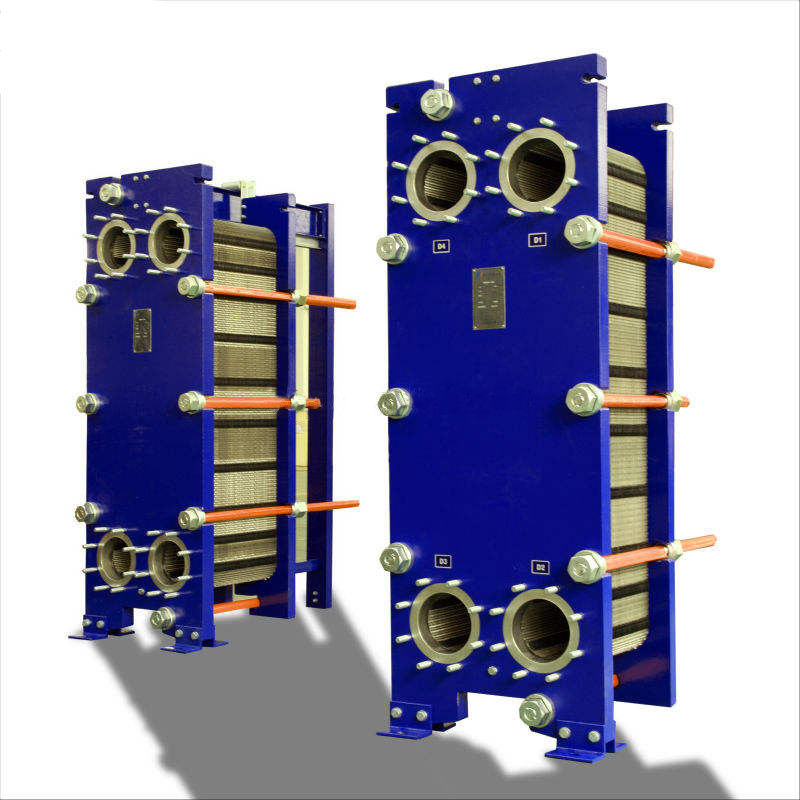

De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van de twee vloeistoffen
De plaatverpakking wordt tussen een vast frameplaat en een bewegende drukplaat gemonteerd en door middel van spanningsbouten gecomprimeerd.De platen zijn voorzien van een pakking die het interpolatie kanaal verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.
De plaatgolven bevorderen de turbulentie van de vloeistof en ondersteunen de platen tegen differentialdruk.Het frameplaatje en het drukplaatje zijn opgehangen aan een bovenste dragerstaaf en zijn geplaatst door een lagere geleidingsstaafDe verbindingen bevinden zich in het frameplaatje of, indien één of beide vloeistoffen meer dan één keer door de eenheid gaan, in het frameplaatje en de drukplaten.

Typische capaciteiten
Liquid flow rate
Tot 16 kg/s (250 gpm), afhankelijk van het medium, toegestaan
Drukdaling en temperatuurprogramma.
Waterverwarming met stoom
300 tot 800 kW

Werkingsbeginsel
Er worden kanalen gevormd tussen de platen en de hoekpoorten worden zodanig aangebracht dat de twee media door alternatieve kanalen stromen.en volledige tegenstroomstroom wordt gecreëerd voor het hoogst mogelijke rendementDe golfvorming van de platen zorgt voor de doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende plaat en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.
Voordelen van de Baode gasketplaatwarmtewisselaar
*Minder ruimte& efficiënter
BaodeGelastplaatwarmtewisselaarMet de compacte ontwerpen hebben ze slechts 22~50% minder ruimte nodig in het systeem dan een vergelijkbare shell-and-tube warmtewisselaar.Je hebt alleen een kleinere pomp nodig die minder energie verbruikt..

*Zes keer efficiënter dan een warmtewisselaar met schelp en buis.
Vergelijk met Shell-buis-warmtewisselaar, Baodedichtheidplaatwarmtewisselaar/Frame- en plaatwarmtewisselaarHet speciale golfplaatpatroon zorgt voor een hoog turbulentieniveau dat,in combinatie met het lage vloeistofvolume en de hoge warmteoverdrachtswaardenDit maakt het gemakkelijk om de verwarming of koeling efficiënt te regelen.

*Eenvoudig onderhoud
Als het schoonmaken nodig is,warmtewisselaar met pakplaatDe platen kunnen gemakkelijk worden geopend, waardoor de oppervlakken van de platen kunnen worden geopend.
