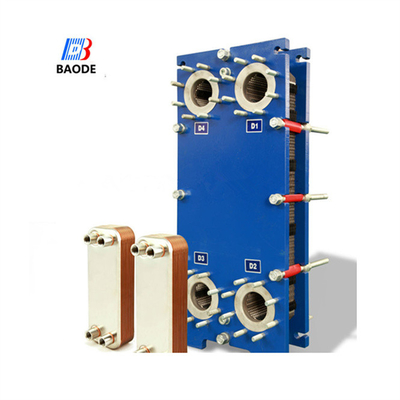

Zwembadstandaardwarmtewisselaar gaskettypewarmtewisselaar

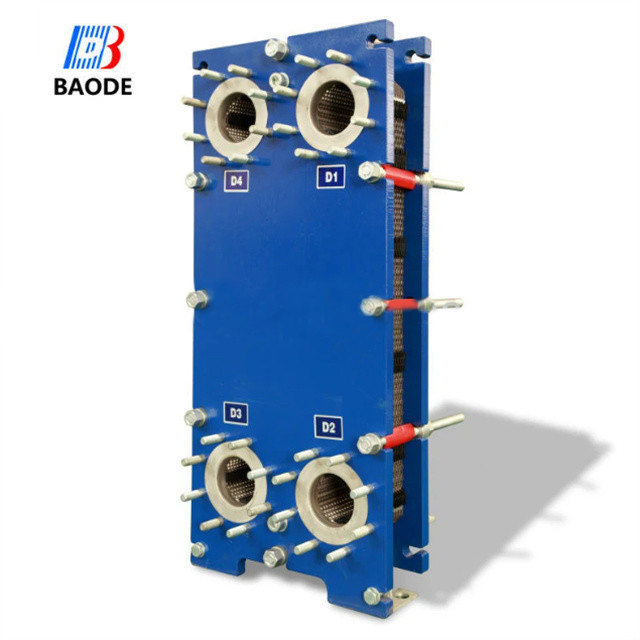

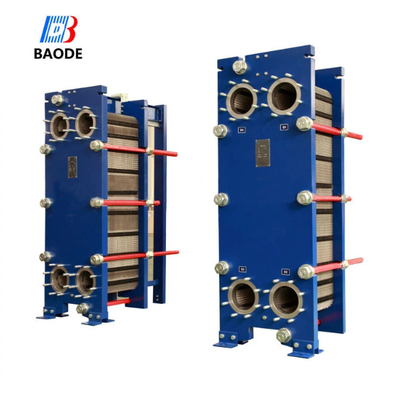

BB60/BH60-serie zwembadwarmtewisselaar

(Maat in mm, N betekent het aantal platen)

Toepassingen

Algemene verwarmings- en koelingswerkzaamheden.

Standaardontwerp

De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van de twee vloeistoffen

De plaatverpakking wordt tussen een vast frameplaat en een bewegende drukplaat gemonteerd en door middel van spanningsbouten gecomprimeerd.De platen zijn voorzien van een pakking die het interpolatie kanaal verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.

De plaatgolven bevorderen de turbulentie van de vloeistof en ondersteunen de platen tegen differentialdruk.Het frameplaatje en het drukplaatje zijn opgehangen aan een bovenste dragerstaaf en zijn geplaatst door een lagere geleidingsstaafDe verbindingen bevinden zich in het frameplaatje of, indien één of beide vloeistoffen meer dan één keer door de eenheid gaan, in het frameplaatje en de drukplaten.

Typische capaciteiten

Liquid flow rate

Tot 16 kg/s (250 gpm), afhankelijk van het medium, toegestaan

Drukdaling en temperatuurprogramma.

Waterverwarming met stoom

300 tot 800 kW

Werkingsbeginsel

Er worden kanalen gevormd tussen de platen en de hoekpoorten worden zodanig aangebracht dat de twee media door alternatieve kanalen stromen.en volledige tegenstroomstroom wordt gecreëerd voor het hoogst mogelijke rendementDe golfvorming van de platen zorgt voor de doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende plaat en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.

Voedingsmiddelenindustrie:Pasteurisatie van melk, Pasteurisatie van melk en dranken, Wijntempering, Bottled water treatment, CIP (Cleaning-in-place)

Verwarming, omgekeerd osmose water.

Toepassing op zee:Centrale koeling van de hoofd- of hulpmotoren of turbines, Koeling met smeerolie, Herkoeling van het circulerende water voor koelcylinders, zuigers, injectiepijpen, Koeling van Baoder-olie,compressor olie en andere smeermiddelenVoorverhitting van smeerolie en zware brandstof, Voorverhitting van zeewater voor de productie van zoet water, Warmteherstel, Warmte-uitwisseling voor airconditioning van de passagiers- en vrachtkamers

Andere:1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 2 - 3 - 3 - 4 - 4 - 4 - 4 - 4 - 4 - 4 - 5 - 5 - 5 - 5 - 5 - 6 - 6 - 6 - 7 - 7 - 7 - 8 - 8 - 8 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Korte levertijd.

Hoge kwaliteit

Een redelijke prijs

Klant gemaakt

Ontwerp van knowhow en klantondersteuning

Gecertificeerd door ISO9001, CE, UL, WRAS, ROHS, CCS enz.
