Baode warmtewisselaar apparatuur co., Ltd.

|
| Plaats van herkomst: | China |
| Merknaam: | Baode |
| Certificering: | CE/UL |
| Modelnummer: | SH60-serie |
| Min. bestelaantal: | 1 Eenheid |
|---|---|
| Prijs: | USD 300-1000 per Unit |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 14-18 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 500 Eenheid/Eenheden per Maand |
| Naam van het product: | SH60-serie gasketplaatwarmtewisselaar 10/16 bar 20 kg/s voor HVAC-stoorverwarming | Toepassing: | Stoom het Verwarmen |
|---|---|---|---|
| Frame materiaal: | Koolstofstaal | Plaatmateriaal: | AISI 316L/304/NI/TI |
| Pakking: | NBR/EPDM/VITON | Type warmtewisselaar: | Frame- en plaatsoort |

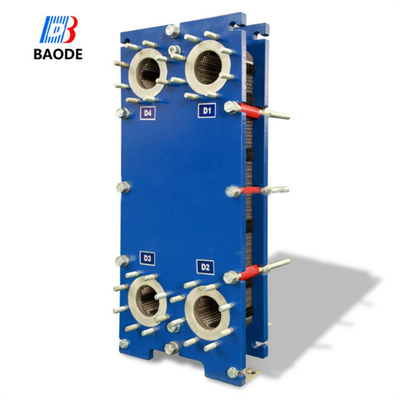

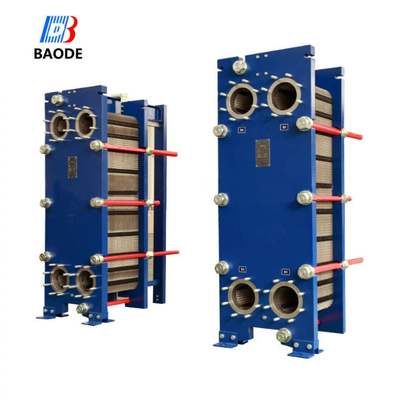

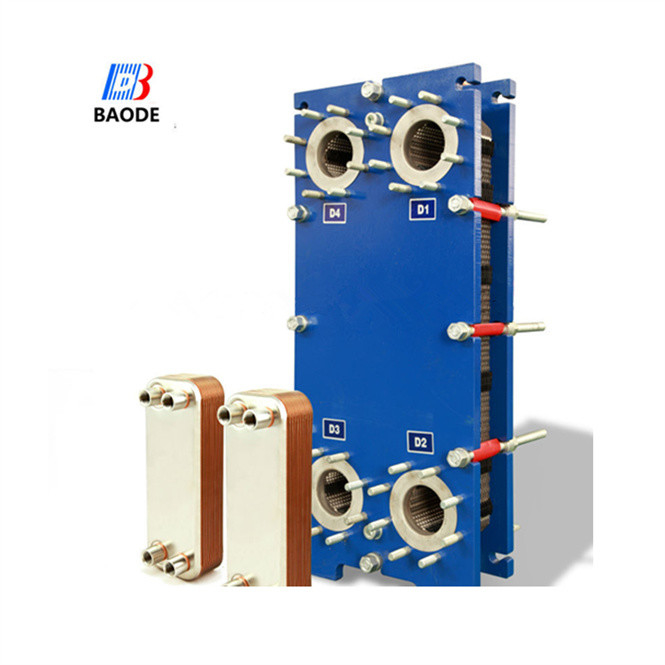

SH60-serie gasketplaatwarmtewisselaar 10/16 bar 20 kg/s voor HVAC-stoorverwarming
| Model | SH60 | |
| Kruisverwijzingen | TS6M | |
| Hoogte, H [mm] | 704 | 704 |
| Breedte, W [mm] | 400 | 410 |
| Min standaardlengte, L [mm] | 530 | 540 |
| Maximale standaardlengte, L [mm] | 1430 | 1440 |
| Verticale haven afstand, VC [mm] | 380 | 380 |
| Horizontale havenafstand, HC [mm] | 203 | 203 |
| Maximale temperatuur [°C] | 180 | 180 |
| Maximale druk [barg] | 16 | 20.6 |
| Grootte van de flens | DN65/2' | DN65/2' |
| Max. doorstroming [kg/s] | 20 | |
(Maat in mm, N betekent het aantal platen)
| Materiaal van platen | Geschikte vloeibare soorten | ||
| Roestvrij staal (AISI304.316 enz.) | Zuiver water, normaal water, olie voor het eten, minerale olie | ||
| Ti, Ti-pd | Zeewater, zoutwater, mineraalwater | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Verdunde zwavelzuur, organische wateroplossing | ||
| Ni | Kaustzuur van hoge temperatuur en concentratie | ||
| Hastelloy (C276, D205, B2G) | Concentratie Zwavelzuur, Zoutzuur, Fosforzuur | ||
| Materiaal van de pakking | Werktemperatuur °C | Geschikte vloeibare soorten | |
| NBR | -15°C tot +135°C | Water, zeewater, minerale olie, zoutwater | |
| EPDM | -25°C tot +180°C | Warm water, stoom, zuur, alkalisch | |
| F26 | -55°C tot +230°C | Zuur, alkalisch | |
| TPF | -0°C tot +160°C | Hoog geconcentreerd zuur, alkali, olie bij hoge temperatuur, stoom | |
Baode frame en plaat warmtewisselaar is No.1 China merk in plaat warmtewisselaar industrie.De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van de twee vloeistoffen tussen welke warmteoverdracht zal plaatsvindenDe platenpakket wordt tussen een vaste frameplaat en een bewegende drukplaat gemonteerd en gecomprimeerd door middel van spanningsbouten.De platen zijn voorzien van een pakking die het kanaal tussen de platen verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.De plaatgolfvorming bevordert de turbulentie van de vloeistof en ondersteunt de platen tegen verschillen in drukHet frameplaatje en het drukplaatje zijn opgehangen aan een bovenste dragerstaaf en geplaatst door een onderste geleidingsstaaf, beide bevestigd aan een dragerstaaf.De verbindingen bevinden zich in het frameplaatje of, indien één of beide vloeistoffen meer dan één keer binnen de eenheid, in het frame en in de drukplaten doorgaan.
Werkingsbeginsel
Er worden kanalen gevormd tussen de platen en de hoekpunten zijn zodanig ingericht dat de twee media door alternatieve kanalen stromen.en de volledige tegenstroomstroom wordt gereguleerd voor het hoogst mogelijke rendementDe golfvorming van de platen zorgt voor de doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende plaat en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
