Beschrijving van de producten

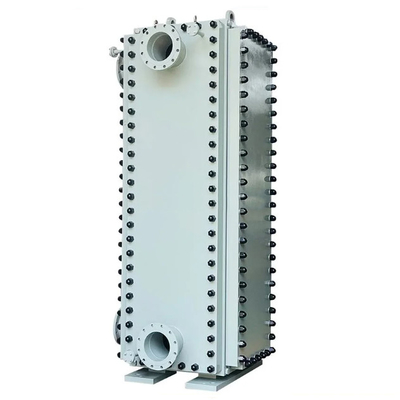

De Compabloc is een volledig gelaste compacte warmtewisselaar die is ontworpen voor het volledige scala van proces- en gebruiksdoeleinden.compacte en schoonmaakbare warmtewisselaar oplossing beschikbaar vandaag.

Ontwerp

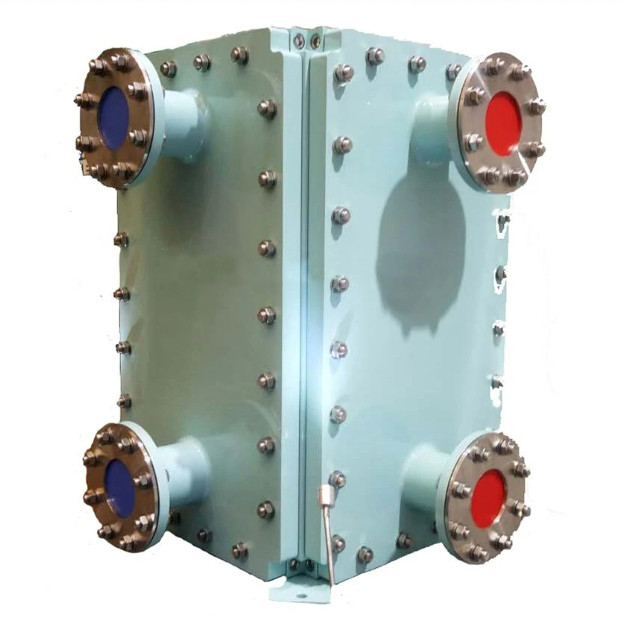

Het Compabloc-assortiment gelaste warmtewisselaars met de nadruk op prestaties, compactheid en onderhoudbaarheid.Het hart van de Compabloc is een stapel gegolfde warmteplaten in 316L roestvrij staalDe platen worden met laser gelast en vormen een compacte kern die vervolgens wordt omsloten en ondersteund door vier hoekbalken.bovenste en onderste koppen en vier zijpanelen (zie sectiebeeld van Compabloc)Deze onderdelen zijn aan elkaar gebold en kunnen snel worden uit elkaar gehaald voor inspectie, onderhoud en reiniging.Het ontwerp kan worden geconfigureerd in een- of meerderepassingen in zowel gelijkstroom- als tegenstroomwerking., voor vloeistof-in-vloeistof- of tweefasige belastingen.

Werkingsbeginselen

De twee media in de Compabloc-warmtewisselaar stromen in afwisselend gelaste kanalen tussen de golfplaten.Deze golfplaten bevorderen hoge turbulentie die een hoge warmteoverdracht efficiëntie biedt en helpen vervuiling te minimaliseren. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Elke doorgang wordt gescheiden van de aangrenzende door een ingedrukte buffer die de vloeistof dwingt om te draaien tussen de plaatpakket en het paneel.Compabloc's flexibele pass-arrangementen maken het geschikt voor liquid-to-liquid-diensten met uiteenlopende doorstromen, of tweefasige condensatie of reboiler toepassingen.

Toepassingen

Olie- en gasproductie

• Warmteherstel in TEG-systemen (gas-uitdroging)
• Warmteherstel, koeling, condensatie en herkoeling in aminesystemen (gaszoeten, zuurservice)
• Warmteherstel, verwarming en koeling in systemen voor het uitdrogen en ontzilten van ruwe olie
• Condensatie in dampterugwinningsinstallaties
• Het gebruik van NGL-fractioneringssystemen voor het terugwinnen, koelen, condenseren en opnieuw koken van warmte

Raffinaderijen

Verscheidene condensatie- en herkookwerkzaamheden, zoals:

• Condensatie bij atmosferische en vacuümdestillatie
• Topcondensatie bij fractionatoren in FCC, hydrocracking, H2S-strippers, enz.
• Overheadkosten voor condensatie van propaan en butane in NGL- en alkyleringsinstallaties
• Herkoelen in H2S-strippers, zuurwaterstrippers en andere kolommen
• Stoomopwekking

Verwarmings- en koelingswerkzaamheden, zoals:

• Koeling van benzine, kerosine, gasolie, diesel, pump-around enz.
• Koeling en verwarming van bitumen, VGO (vacuümgas olie) en andere zware producten
• Fractionatorvoeding/onderwarmteherstel
• Voorverhitting van ruwe olie
• Warmteherstel van ontzout water/voedingswater

Voordelen van de Compabloc-warmtewisselaar

• Hoge warmte-efficiëntie bespaart energie, verbetert de prestaties en vermindert de CO2-uitstoot
• Verbeterde warmterugwinning met lagere kosten betekent een zeer korte terugverdientijd
• Compact ontwerp vermindert installatiekosten en lost knelpunten op voor een grotere productie
• Compabloc is volledig mechanisch schoonmaakbaar, waardoor het onderhoud eenvoudiger, sneller en kosteneffectiever wordt
• Duurzame, met laser gesweisde constructie vermindert vervuiling en voorkomt corrosieproblemen
