De Compabloc-warmtewisselaar bestaat uit een stapel golfplaten die met elkaar worden gelast om afwisselende hete en koude kanalen te vormen.De platen zijn gemaakt van roestvrij staal of andere corrosiebestendige materialen om duurzaamheid en een lange levensduur te garanderen.

Het warmteoverdrachtproces in een Compabloc-warmtewisselaar vindt plaats via zowel geleiding als convectie.vergroting van de warmteoverdracht door het contactgebied tussen de vloeistof en het plaatoppervlak te vergroten.

Ontwerp

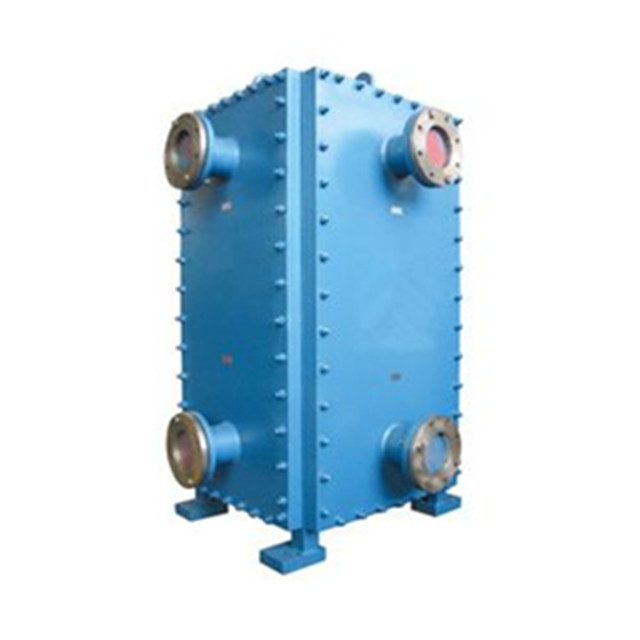

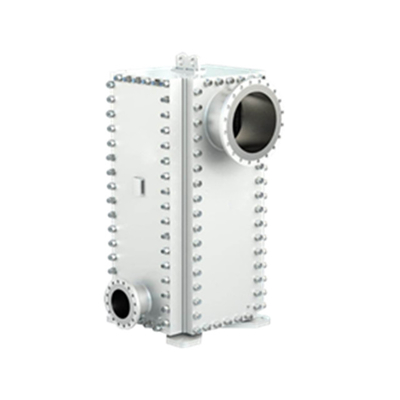

Het hart van de Compabloc is een stapel golfvormige warmteoverdraagbare olaten in 316L roestvrij staal en andere hoogwaardige materialen.De platen zijn lasersweis (modellen CP30 en hoger) en vormen een compacte kernDeze kern wordt vervolgens omgeven en ondersteund door vier hoekbalken, bovenste en onderste koppen en vier zijpanelen.
Deze onderdelen zijn aan elkaar gebold en kunnen snel worden uit elkaar gehaald voor inspectie, onderhoud en reiniging.
Het ontwerp kan worden geconfigureerd in een- of meervoudige passages in zowel gelijkstroom- als tegenstroomoperatie, voor vloeistof-vloeistof- of tweefasige functies.

Procesoptimalisatie
Door het unieke ontwerpconcept van de Compabloc zijn de mogelijkheden voor procesoptimalisatie en flexibiliteit onbeperkt.De Compabloc kan worden ontworpen met zowel single-pass als multi-pass configuratiesVoor condensatie, herkoeling en vloeistof-vloeistof-werkzaamheden zonder temperatuurcross is de single-pass configuratie geschikt met zijn totale cross-flow.Het grote dwarsstroomgebied en het korte stroompad zijn geschikt voor lage drukcondensatie en maken zeer lage drukval mogelijk.Een multi-pass configuratie is geschikt voor taken met temperatuur kruis en dichtbij temperatuur benaderingen.

Momenteel zijn er zeven platenmodellen met warmteoverdrachtsgebieden die variëren van 0.7 tot 840 m2 per eenheid en elk model is gemoduleerd met verschillende aantallen platen om de beste pasvorm voor elke taak mogelijk te maken.

Het ontwerpconcept maakt een verschillend aantal doorgangen op de twee schakelingen mogelijk, waardoor grote verschillen in de doorstroming tussen de hete en de koude zijde mogelijk zijn.De verwarring kan gemakkelijk opnieuw worden gerangschikt voor een nieuwe taak als de stroom snelheden of temperaturen veranderenBijna 3°C (5,4°F) kan worden bereikt.
De Compabloc kan verticaal worden gemonteerd, voor normale vloeistof-vloeistof-functies, condensatie met subkoeling en gaskoeling, of horizontaal, voor de meeste condensatiefuncties,herkook- of vloeistof-in-vloeistof-rechten wanneer de hoogte beperkt is.
