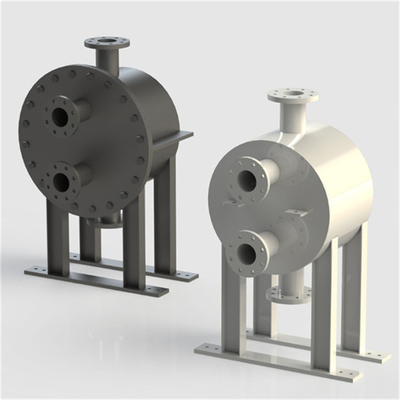

Volgesweisde plaat- en schelpwarmtewisselaar die als desuperverwarmer wordt gebruikt voor het terugwinnen van afvalwarmte

Een plaat- en schelpwarmtewisselaar is een warmtewisselaar met een plaatbuis als warmteoverdrachtelement, ook wel een plaatwarmtewisselaar genoemd.plaatbuisbundel en -schelp (figuur)De contactpunten van paren koud gevormd lamellen worden nauw met elkaar gelast om een plaatbuis te vormen met een veelheid van vlakke stroomkanalen.Veel platen van verschillende breedte zijn in een bepaalde volgorde geplaatstOm de afstand tussen de platen en buizen te behouden, worden metalen strips aan beide uiteinden van de aangrenzende platen en buizen geplaatst en aan elkaar gelast.zodat veel plaatbuizen stevig met elkaar verbonden zijn om een plaatbuisbundel te vormen. De eindkant van de buisbundel bestaat uit een aantal in de schelp gemonteerde platte buisbundels,en het longitudinale uitbreidingsverschil wordt geëlimineerd door het afsluiten van de afdichting tussen het en de schelpHet gedeelte van de apparatuur is over het algemeen cirkelvormig, maar ook rechthoekig, zeshoekig enzovoort.

De plaat- en schelpwarmtewisselaar is een structurele vorm tussen een schelp- en buiswarmtewisselaar en een plaatwarmtewisselaar, waarbij rekening wordt gehouden met de voordelen van beide:

1 Met de plaat als warmteoverdrachtoppervlak is de warmteoverdracht efficiënt.

2 Compacte structuur, kleine afmetingen.

3 Temperatuurweerstand, drukweerstand, hoogste werktemperatuur tot 800°C, hoogste werkdruk tot 6,3 mpa.

4 De vloeistof in het vlakke kanaal stroomt met hoge snelheid en het plaatoppervlak is glad, niet gemakkelijk te schalen, de plaatbundel kan worden verwijderd en de reiniging is ook handig.het productieproces van deze warmtewisselaar is ingewikkelder dan dat van een schelp- en buiswarmtewisselaar, en de lashoeveelheid is groot en de eisen hoog, dus de popularisering en toepassing zijn beperkt.papierTypische producten worden hoofdzakelijk gebruikt in de voedingsmiddelen-, geneesmiddelen- en andere verwerkende industrieën die een goede warmteoverdrachtsefficiëntie en een korte verblijfstijd vereisen.
