watergekoelde condensator gasketplaat warmtewisselaar plaat en frame warmtewisselaar

watergekoelde condensator gasketplaat warmtewisselaar plaat en frame warmtewisselaar

(Maat in mm, N betekent het aantal platen)

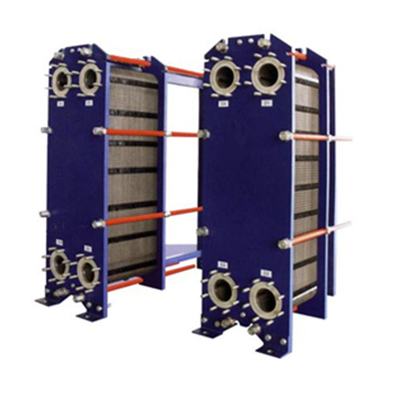

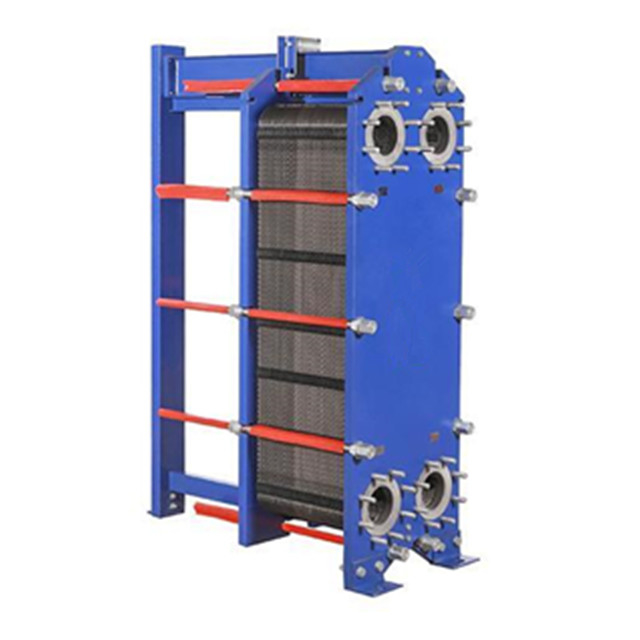

De Baode-warmtewisselaar is China's nummer één merk in gaslekt plaatwarmtewisselaar.De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van de twee vloeistoffen tussen welke warmteoverdracht zal plaatsvindenDe platenpakket wordt tussen een vaste frameplaat en een bewegende drukplaat gemonteerd en gecomprimeerd door middel van spanningsbouten.De platen zijn voorzien van een pakking die het kanaal tussen de platen verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.De plaatgolfvorming bevordert de turbulentie van de vloeistof en ondersteunt de platen tegen verschillen in drukHet frameplaatje en het drukplaatje zijn opgehangen aan een bovenste dragerstaaf en geplaatst door een onderste geleidingsstaaf, beide bevestigd aan een dragerstaaf.De verbindingen bevinden zich in het frameplaatje of, indien één of beide vloeistoffen meer dan één keer binnen de eenheid, in het frame en in de drukplaten doorgaan.
Voordelen van de Baode Gasket Plate Heat Exchanger * Ruimtebesparing en energiezuinige Baode Plate Heat Exchanger zijn de droom van de systeembouwer!Met hun compacte ontwerpen hebben ze 20~50% minder ruimte nodig in uw systeem dan een vergelijkbare shell-and-tube unitAangezien ze tot 80% minder koelmiddelen nodig hebben, kunt u kleinere pompen installeren die minder energie verbruiken

Werkingsbeginsel
Er worden kanalen gevormd tussen de platen en de hoekpunten zijn zodanig ingericht dat de twee media door alternatieve kanalen stromen.
De drainage van de platen zorgt voor de doorgang tussen de platen.ondersteunt elke plaat tegen de aangrenzende en verhoogt de turbulentie, waardoor een efficiënte warmteoverdracht ontstaat.

Standaardmaterialen
Ruimteplaat: Epoxy geverfd zacht staal
met een breedte van niet meer dan 50 mm
Metalen bekleding: roestvrij staal, titanium
Platen: roestvrij staal legering 316 of titanium
Een grote vooruitgang ten opzichte van conventionele PHEs

Veel beter dan schelpen en buizen.
Geen thermische vermoeidheid Cyclische verwarming en koeling veroorzaakt thermische vermoeidheid in starre stoomverwarmers zoals rechte schelpen en buizen.Dit leidt vaak tot gebarsten en versleten onderdelen die onderhoud en reparatie vereisen, waardoor ongewenste systeemstoptijden ontstaan.De combinatie van dunne platen en flexibele pakkingen in de BS-serie voorkomt thermische vermoeidheid door de eenheden in staat te stellen zich uit te breiden en te samentrekken als reactie op temperatuurveranderingen. Fijne temperatuurregeling De snelle warmteoverdracht als gevolg van het kleine volume en de hoge oppervlakte/volume verhouding van de platen maakt een snelle reactie op temperatuurregeling mogelijk.

Toepassing
Voedingsmiddelenindustrie: Pasteurisatie van melk Pasteurisatie van melk en dranken, Testering van wijn, Bottled water treatment, CIP (Cleaning-in-Place) verwarming, omgekeerd osmose water.
Toepassing op zee: centrale koeling van de hoofd- of hulpmotoren of turbines, koeling met smeerolie, herkoeling van het circulerende water voor koelcylinders, zuigers, spuitstukken,Koeling van Baoder-olie, compressor olie en andere smeermiddelen, Voorverhitting van smeerolie en zware brandstof olie, Voorverhitting van zeewater voor de productie van zoet water,Warmte-uitwisseling voor airconditioning van de passagiers- en vrachtkamers
Andere: koeler voor turbineoliën, chemische industrie, stadsverwarming, stadsverwarming, zwembadverwarming, zonneverwarming,

Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
