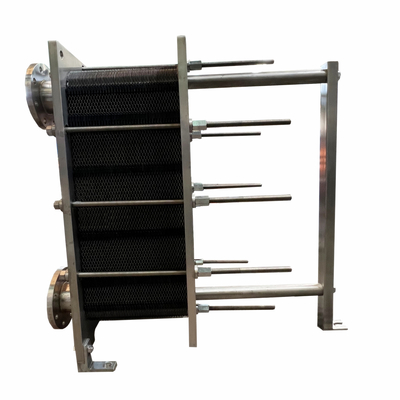

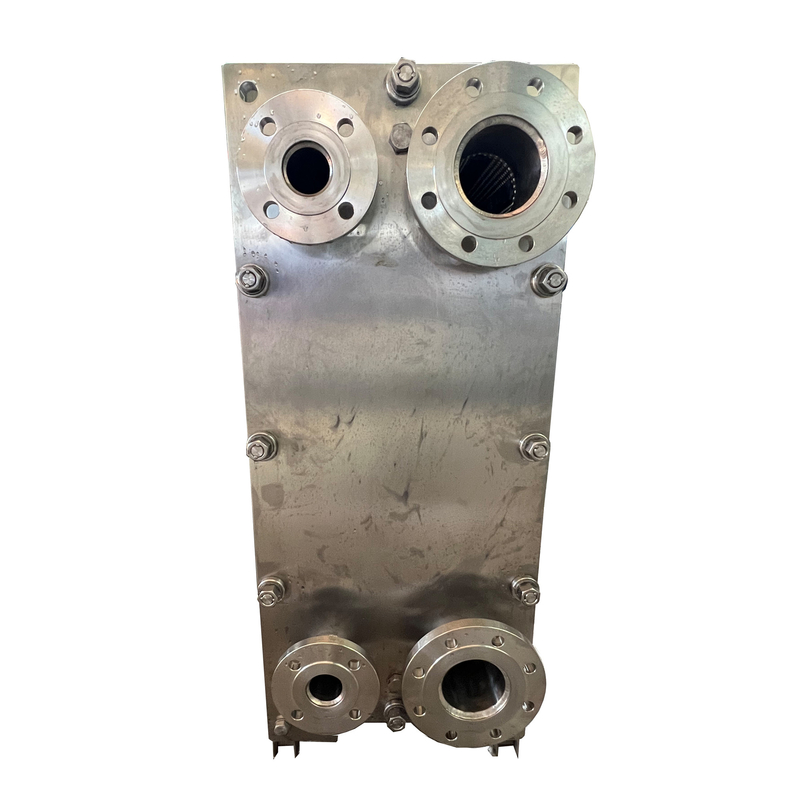

Hoge kwaliteit roestvrij staal sanitary gasket bier melk koeler platte plaat warmtewisselaar

Productdetails:

Plaats van herkomst:	China
Merknaam:	Baode
Certificering:	CE UL ISO9001 CCS GL DNV LR
Modelnummer:	BS100

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 eenheid
Prijs:	USD 50-500 per Unit
Verpakking Details:	platenkas
Levertijd:	14-18 werkdagen
Betalingscondities:	T/T
Levering vermogen:	500 eenheden/eenheden per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	Hoge kwaliteit roestvrij staal sanitary gasket bier melk koeler platte plaat warmtewisselaar	Referentie model:	SWEP vervangen
Plaatmateriaal:	Roestvrij staal 316L/304	Materiaal van de pakking:	NBR EPDM HEPDM FKM

Hoge kwaliteit roestvrij staal sanitary gasket bier melk koeler platte plaat warmtewisselaar

Productbeschrijving

Werkingsbeginsel
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placeDe platenpakket wordt tussen een frameplaat en een drukplaat gemonteerd en door middel van strekkende bouten gecomprimeerd.De platen zijn voorzien van een pakking die het kanaal verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.De plaatgolfvorming bevordert de turbulentie van de vloeistof en ondersteunt de platen tegen verschillen in druk.

Frame
De platen en de drukplaat zijn geplaatst door een bovenste staaf en een onderste staaf, beide bevestigd aan de steunkolom.Bij het grootste type zijn sommige trekbouten uitgerust met kogellagers om het openen en sluiten van de eenheid te vergemakkelijkenHet frame is ontworpen om alleen op de vloer te worden gemonteerd. De standaardvoeten zijn vast.

Platen
De golflaag van de platen zorgt voor een doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.Hoekpoorten en pakkingen zijn zodanig ingericht dat de twee media door alternatieve kanalen stromenDe platen hebben een chevronpatroon voor maximale sterkte bij hoge werkdrukken.Een uniek distributiegebied zorgt voor een gelijkmatige stroom over het plaatoppervlakDe platen zijn omkeerbaar en hebben een parallelle stroom, wat betekent dat slechts één type plaat nodig is.

Betrouwbaar ontwerp
De warmtewisselaars van de BAODE-pakketplaten zorgen voor een zachte, maar efficiënte verwarming en koeling en voldoen aan alle hygiënische eisen.en andere sanitaire processen zoals:
Pasteurisatie van melk en pasteurisatie van levensmiddelen
Tempering van wijn
Behandeling van gebotteld water
CIP-verwarming (Cleaning-in-place)
Omgekeerde osmose water
Gemakkelijk te wijzigen

De modulaire vormgeving maakt deze standaard plaatwarmtewisselaars gemakkelijk aan te passen aan nieuwe of veranderende procesvereisten.De materialen en opties van de pakkingen maken het een aanpasbare keuze voor een breed scala aan hygiënische processen.
U kunt bijvoorbeeld kiezen voor het type B-plaat van BAODE voor toepassingen die de hoogst mogelijke thermische efficiëntie vereisen.Of kies voor onze M-plaat type voor toepassingen die een zachtere productbehandeling vereisenVoor hygiënische processen zijn ook speciale sanitary-quality pakkingen van NBRFF en EPDFF beschikbaar.

Hoge thermische efficiëntie
BAODE warmtewisselaars zorgen voor een zeer efficiënte warmteoverdracht dankzij onze unieke dunne platen met geoptimaliseerd chevronpatroon, persdiepte en plaatmateriaal.Dit zorgt voor een efficiëntere en gelijkmatige warmteoverdracht en een gelijkmatige verdeling van het product over het gehele oppervlak van de plaatBAODE-platen zijn verkrijgbaar in een breed scala aan ontwerpen en maten.
Gemakkelijk schoon te maken en te onderhouden
BAODE-platenwarmtewisselaars zijn voorzien van voorzieningen die het reinigen en onderhouden van de warmte gemakkelijk maken.Een ander geweldig kenmerk is ons unieke lijmloze paksysteem met FDA-compliant materiaal.De pakkingen kunnen gemakkelijk worden vervangen terwijl de platen nog aan het frame hangen, wat tijd en geld bespaart.

Toepassingen:
Koeling en verwarming van zuivelproducten, brouwerijen, dranken en viskeuze producten
en pasteurisatie van melk en pasteurisatie in sommige toepassingen

Voordeel:
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
Made in China

Model	BS100
Kruisverwijzingen	M10B/M10M
Hoogte, H [mm]	1084	1084
Breedte, W [mm]	470	470
Min. standaardlengte, L [mm]	700	700
Max. standaardlengte, L [mm]	2300	2300
Verticale haven afstand, VC [mm]	719	719
Horizontale havenafstand, HC [mm]	225	225
Max. temperatuur [°C]	180	180
Max. druk [barg]	10	16
Grootte van de flens	DN100/4"	DN100/4"
Max. doorstroming [kg/s]	50

Gaskets
Materiaal	Toepasselijke temperatuur	Toepasselijke vloeistoffen
BNR	-15°C tot +135°C°C	Water, zeewater, minerale olie, zoutwater
EPDM	- 25°C tot+180°C	Warm water, stoom, zuur, alkalisch
F26	- 55°C tot +230°C	Zuur, alkalisch
FTP	0°C tot +160°C	Hoog geconcentreerd zuur, alkalisch, olie bij hoge temperatuur, stoom

Hoge kwaliteit roestvrij staal sanitary gasket bier melk koeler platte plaat warmtewisselaar 0
