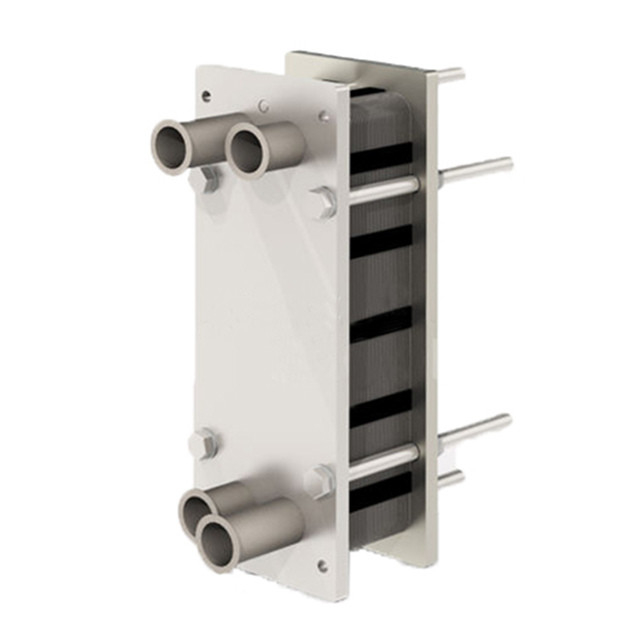

Roestvrij staal industriële sanitaire vloeibare melkverwarmer koeler sanitaire plaat warmtewisselaar

De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van twee vloeistoffen tussen welke warmteoverdracht zal plaatsvinden.De platenpakket is gemonteerd tussen een frameplaat en een drukplaat en gecomprimeerd door het strekken van boutenHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de hoeveelheid van de vloeistof die in de vloeistof wordt geleid, de hoeveelheid van de vloeistof die in de vloeistof wordt geleid, de hoeveelheid van de vloeistof die in de vloeistof wordt geleid en de hoeveelheid van de vloeistof die in de vloeistof wordt geleid.drukverlaging en temperatuurprogrammaDe plaatgolfvorming bevordert de turbulentie van de vloeistof en ondersteunt de platen tegen drukverschillen.

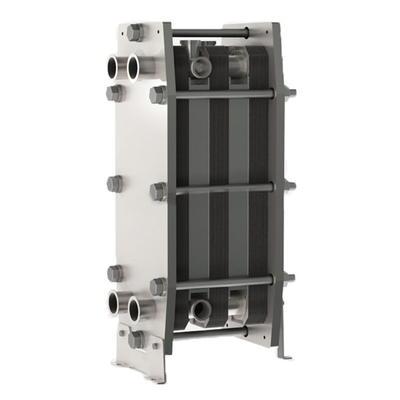

Frame
De platen en de drukplaat zijn geplaatst door een bovenste staaf en een onderste staaf, beide bevestigd aan de steunkolom.Bij het grootste type zijn sommige trekbouten uitgerust met kogellagers om het openen en sluiten van de eenheid te vergemakkelijkenHet frame is ontworpen om alleen op de vloer te worden gemonteerd. De standaardvoeten zijn vast.

Platen
De golflaag van de platen zorgt voor een doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.Hoekpoorten en pakkingen zijn zodanig ingericht dat de twee media door alternatieve kanalen stromenDe platen hebben een chevronpatroon voor maximale sterkte bij hoge werkdrukken.Een uniek distributiegebied zorgt voor een gelijkmatige stroom over het plaatoppervlakDe platen zijn omkeerbaar en hebben een parallelle stroom.
Er is maar één soort plaat nodig.

Betrouwbaar ontwerp
De warmtewisselaars van de BAODE-pakketplaten zorgen voor een zachte, maar efficiënte verwarming en koeling en voldoen aan alle hygiënische eisen.en andere sanitaire processen zoals:
Verwerking van melk en dranken
Tempering van wijn
Behandeling van gebotteld water
CIP-verwarming (Cleaning-in-place)
Omgekeerde osmose water

Koeling en verwarming van zuivel, brouwerij, dranken en viskeuze producten en pasteurisatie en pasteurisatie van melk in sommige toepassingen

Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning



Model	BS100
Kruisverwijzingen	M10B/M10M
Hoogte, H [mm]	1084	1084
Breedte, W [mm]	470	470
Min. standaardlengte, L [mm]	700	700
Max. standaardlengte, L [mm]	2300	2300
Verticale haven afstand, VC [mm]	719	719
Horizontale havenafstand, HC [mm]	225	225
Max. temperatuur [°C]	180	180
Max. druk [barg]	10	16
Grootte van de flens	DN100/4"	DN100/4"
Max. doorstroming [kg/s]	50



Gaskets
Materiaal	Toepasselijke temperatuur	Toepasselijke vloeistoffen
BNR	-15°C tot +135°C°C	Water, zeewater, minerale olie, zoutwater
EPDM	- 25°C tot+180°C	Warm water, stoom, zuur, alkalisch
F26	- 55°C tot +230°C	Zuur, alkalisch
FTP	0°C tot +160°C	Hoog geconcentreerd zuur, alkalisch, olie bij hoge temperatuur, stoom
