(Maat in mm, N betekent het aantal platen)


Standaardontwerp

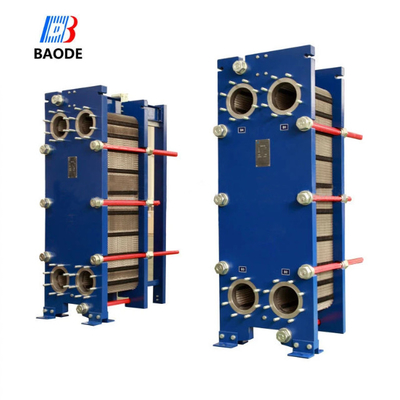

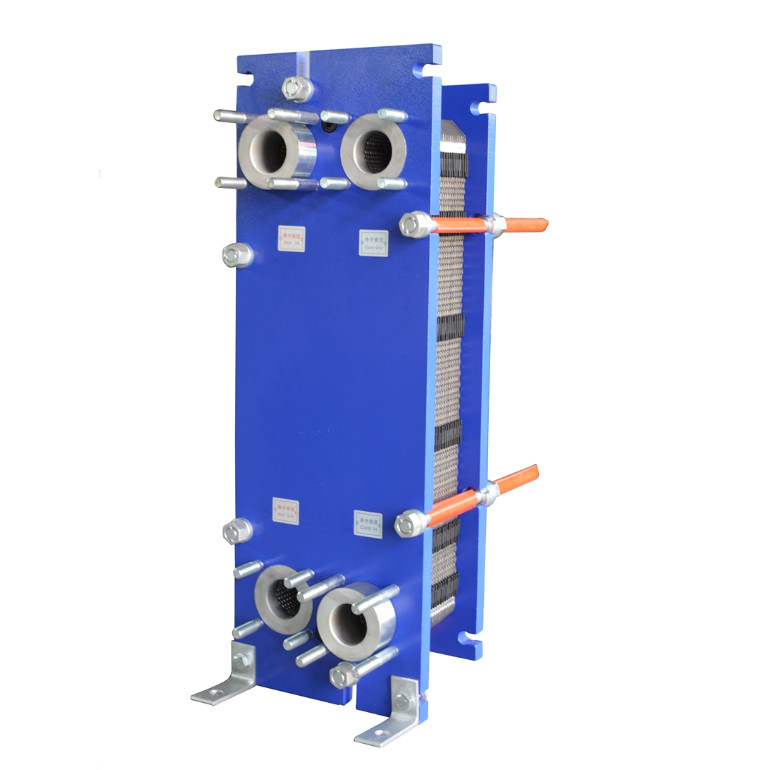

De plaatwarmtewisselaar bestaat uit een verpakking van golvende metalen platen met luiken voor de doorgang van de twee vloeistoffen
De plaatverpakking wordt tussen een vast frameplaat en een bewegende drukplaat gemonteerd en door middel van spanningsbouten gecomprimeerd.De platen zijn voorzien van een pakking die het interpolatie kanaal verzegelt en de vloeistoffen in alternatieve kanalen leidtHet aantal platen wordt bepaald door de doorstroming, de fysische eigenschappen van de vloeistoffen, de drukdaling en het temperatuurprogramma.
De plaatgolven bevorderen de turbulentie van de vloeistof en ondersteunen de platen tegen differentiële druk.Het frameplaatje en het drukplaatje zijn opgehangen aan een bovenste dragende staaf en geplaatst door een onderste geleidingsstaafDe verbindingen bevinden zich in het frameplaatje of, indien één of beide vloeistoffen meer dan één keer door de eenheid gaan, in het frameplaatje en de drukplaten.

Typische capaciteiten
Liquid flow rate
Tot 16 kg/s (250 gpm), afhankelijk van het medium, toegestaan
Drukdaling en temperatuurprogramma.
Waterverwarming met stoom
300 tot 800 kW

Werkingsbeginsel
Er worden kanalen gevormd tussen de platen en de hoekpoorten worden zodanig ingericht dat de twee media door alternatieve kanalen stromen.en volledige tegenstroomstroom wordt gecreëerd voor het hoogst mogelijke rendementDe golfvorming van de platen zorgt voor de doorgang tussen de platen, ondersteunt elke plaat tegen de aangrenzende en verhoogt de turbulentie, wat resulteert in een efficiënte warmteoverdracht.
Voedingsmiddelenindustrie: Melkpasteurisatie, melk- en drankpasteurisatie, wijntempering, waterbehandeling in flessen, CIP (Cleaning-in-Place) verwarming, omgekeerd osmosewater.
Toepassing op zee: Centrale koeling van de hoofd- of hulpmotoren of turbines, Koeling met smeerolie, Herkoeling van het circulerende water voor koelcylinders, zuigers, injectiepijpen, Koeling van Baoder-olie,compressor olie en andere smeermiddelenVoorverwarming van smeerolie en zware brandstof, Voorverwarming van zeewater voor zoetwaterproductie, Warmteherstel, Warmtewisseling voor airconditioning van de passagiers- en vrachtkamers
Andere: 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 1 - 2 - 3 - 3 - 4 - 4 - 4 - 4 - 4 - 5 - 5 - 5 - 5 - 6 - 6 - 6 - 7 - 7 - 7 - 8 - 8 - 8 - 8 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 9 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - 10 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning

Gecertificeerd door ISO9001, CE, UL, WRAS, ROHS, CCS, enz.
