Baode warmtewisselaar apparatuur co., Ltd.

|
| Place of Origin: | China |
| Merknaam: | Baode |
| Certificering: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| Prijs: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | Best Price Stainless Steel Engine Water-cooled Brazed Plate Heat Exchanger | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

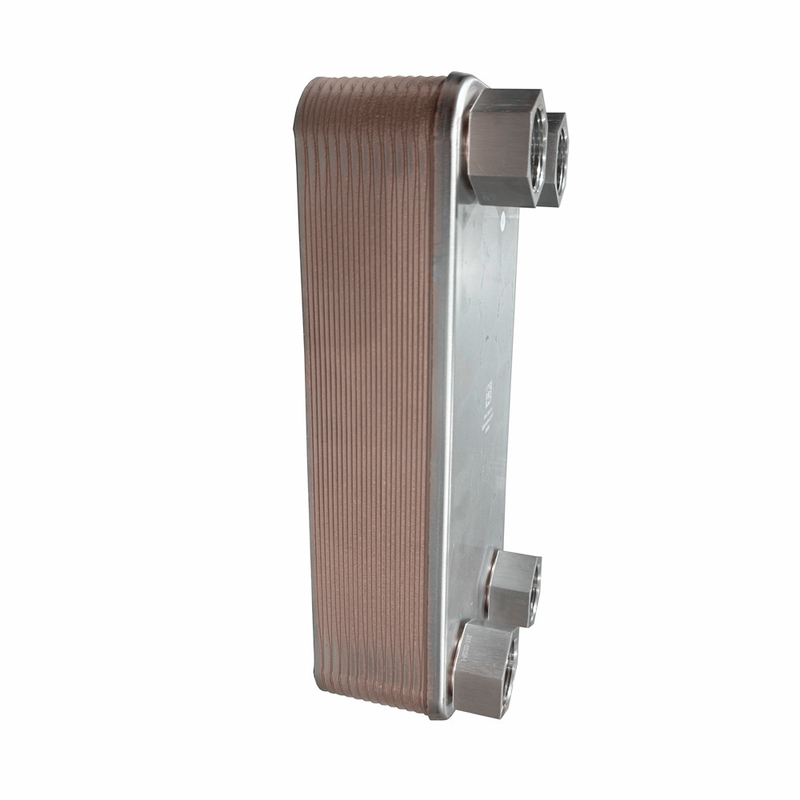

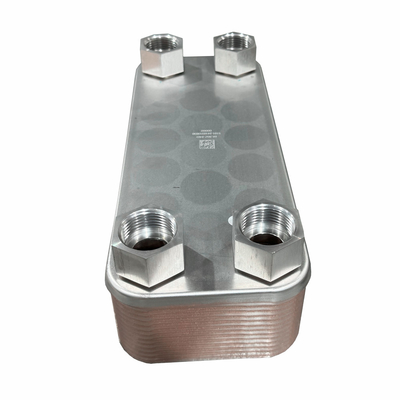

Beste prijs roestvrijstalen motor watergekoelde gelaste plaat warmtewisselaar
Werkingsbeginsel
De warmtewisselaar voor gelaste platen is een veelgebruikte warmtewisselapparatuur, waarvan het werkingsprincipe als volgt luidt:
1. Beginselen
De warmtewisselaar van de geslepen plaat bestaat uit een reeks parallelle platte metalen platen, de platen zijn met elkaar verbonden door geslepen technologie, de vloeistof stroomt afwisselend tussen de plaat en de plaat,en de warmte wordt rechtstreeks door het oppervlak van de plaat overgedragen om de warmteoverdracht te bereiken.
2Vloeistofstroom
Tijdens het werkproces gaan de koude en hete vloeistoffen door verschillende zijden van de plaatwarmtewisselaar, respectievelijk de hete en de koude zijde genoemd,de hete vloeistof is meestal een hoogtemperatuurvloeistof (zoals warm water, stoom, enz.) en de koude vloeistof is meestal een laagtemperatuurvloeistof (zoals koud water, koelmiddel, enz.).
3Warmteoverdracht
De hete vloeistof stroomt tussen de platen aan de hete kant, waardoor warmte naar de plaat wordt overgebracht, die vervolgens warmte door het oppervlak van de plaat naar de koude vloeistof overbrengt.De koude vloeistof stroomt tussen de platen aan de koude kant, die warmte absorbeert om warmte van de hete vloeistof naar de koude vloeistof over te brengen.
| Model | BL26 |
| Breedte, A [mm] | 111 |
| Hoogte, B [mm] | 310 |
| Lengte, E [mm] | 10+2,36n |
| Horizontale havenafstand, C [mm] | 50 |
| Verticale havenafstand, D [mm] | 250 |
| Maximale druk [Mpa] | 3 |
| Maximale doorstroming [m3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Model
B.
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
