Baode warmtewisselaar apparatuur co., Ltd.

|
| Plaats van herkomst: | China |
| Merknaam: | Baode |
| Certificering: | CCS/UL/CE |
| Modelnummer: | BL100-serie |
| Min. bestelaantal: | 5 eenheden |
|---|---|
| Prijs: | USD 200-500per Units |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 14-18 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 eenheden per maand |
| Naam van het product: | Vervangende koperen gelaste plaat warmtewisselaar met een verdamper met een dubbele circuit | Hoofdtoepassing: | Industriële verwarming, HVAC&R |
|---|---|---|---|
| Solderend materiaal: | met een gewicht van niet meer dan 10 kg | Olieverkoelertype: | met een vermogen van niet meer dan 10 W |

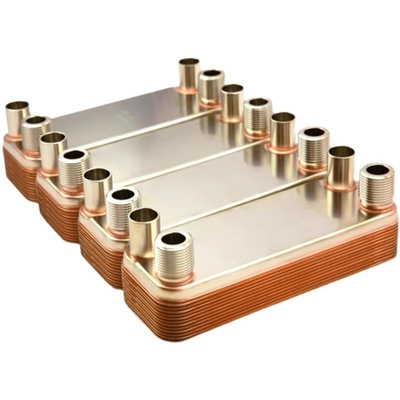

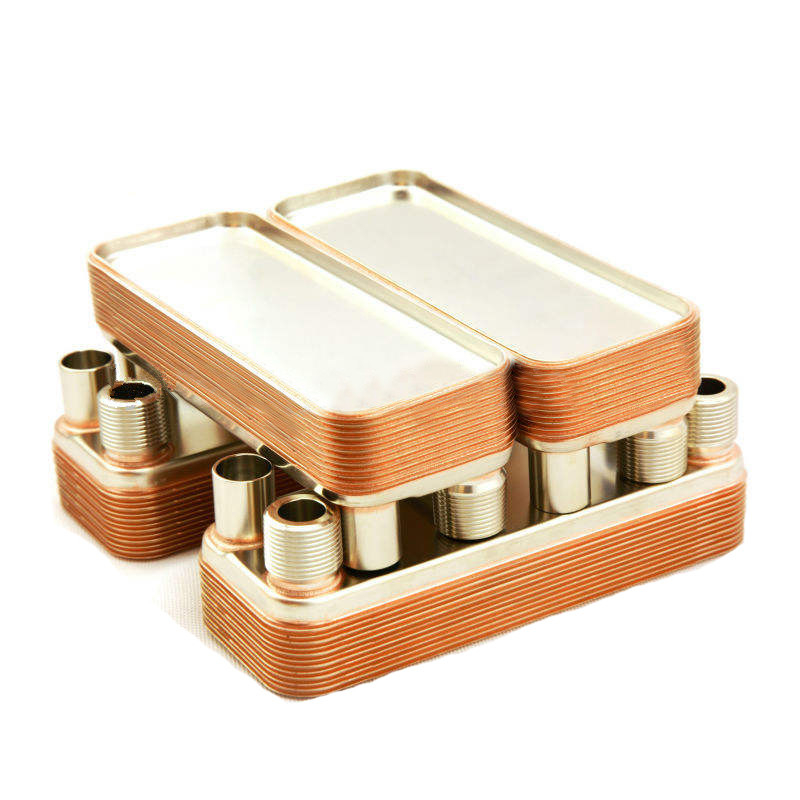

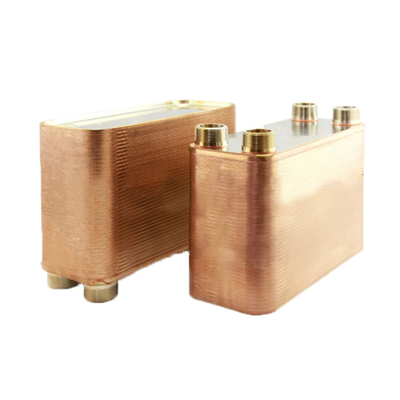

Vervangende koperen gelaste plaat warmtewisselaar met dubbele circuitoplossing verdamper
Beginsel van de doorstroming van de verdamper
De kanalen gevormd tussen de golfplaten en de hoeken zijn zodanig ingericht dat de twee media stromen
De tweefasige koelmiddel wordt gebruikt om de temperatuur van het koelmiddel te verhogen.
(damp + vloeistof) komt links onderaan de wisseler binnen met een dampkwaliteit afhankelijk van de werking
De vloeibare fase verdampt in de kanalen en de vloeistof wordt in bepaalde mate
In de bijgevoegde beschrijving wordt het proces "droge expansie" genoemd.
De donkere en lichtblauwe pijlen tonen de locatie van de koelmiddelen verbindingen.
(zoutwater) wordt afgekoeld stroom tegenstroom in het tegenovergestelde kanaal; de donkere en lichte rode pijlen tonen de
de locatie van de verbindingen voor water (zoutwater).
Standaardontwerp
De platte verpakking is bedekt met dekselplaten.
de platen worden gegolfd om de warmteoverdracht te verbeteren en om ze stijf te maken.
Standaardmaterialen
Dekkingsplaten: roestvrij staal AISI 316
Verbindingen: roestvrij staal AISI 316
Platen: roestvrij staal AISI 316
Branderingsmateriaal: koper
Gegevens die vereist zijn voor een offerte
Om de vertegenwoordiger van Baode in staat te stellen een specifieke offerte te doen, moeten de vragen vergezeld gaan van de volgende gegevens:
Gegevens:
- de vereiste doorstroming of warmtebelasting
️ temperatuurprogramma
- de fysieke eigenschappen van de betrokken vloeistoffen
de gewenste werkdruk
maximaal toegestane drukdaling
Voordelen van gelaste plaatwarmtewisselaars in de industrie en HVAC&R
De warmtewisselaars van Baode Brazed Plate (BHE) hebben verschillende voordelen ten opzichte van traditionele warmtewisselaars in de industriële industrie.
en HVAC&R toepassingen.
De hoge warmteoverdracht van het BHE maakt het uiterst compact en ook gemakkelijk te installeren op plaatsen waar de ruimte
is beperkt.
De eenheid heeft geen pakkingen en is derhalve geschikt voor toepassingen waarbij de temperatuur en/of druk hoog zijn, bijvoorbeeld in de
verwarming.
Het Baode-voorzieningssysteem verzekert u dat de BHE-eenheden, waar u zich ook op de wereld bevindt, zeer snel beschikbaar zijn.
korte levertijd.
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
| Model | BL26 |
| Breedte, A [mm] | 111 |
| Hoogte, B [mm] | 310 |
| Lengte, E [mm] | 10+2,36n |
| Horizontale havenafstand, C [mm] | 50 |
| Verticale havenafstand, D [mm] | 250 |
| Maximale druk [Mpa] | 3 |
| Maximale doorstroming [m3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Model
B.
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
Contactpersoon: Qi
Tel.: 860510-86020200-812
