Thuis Productengesoldeerde plaatwarmtewisselaar

Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp

Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp

Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp

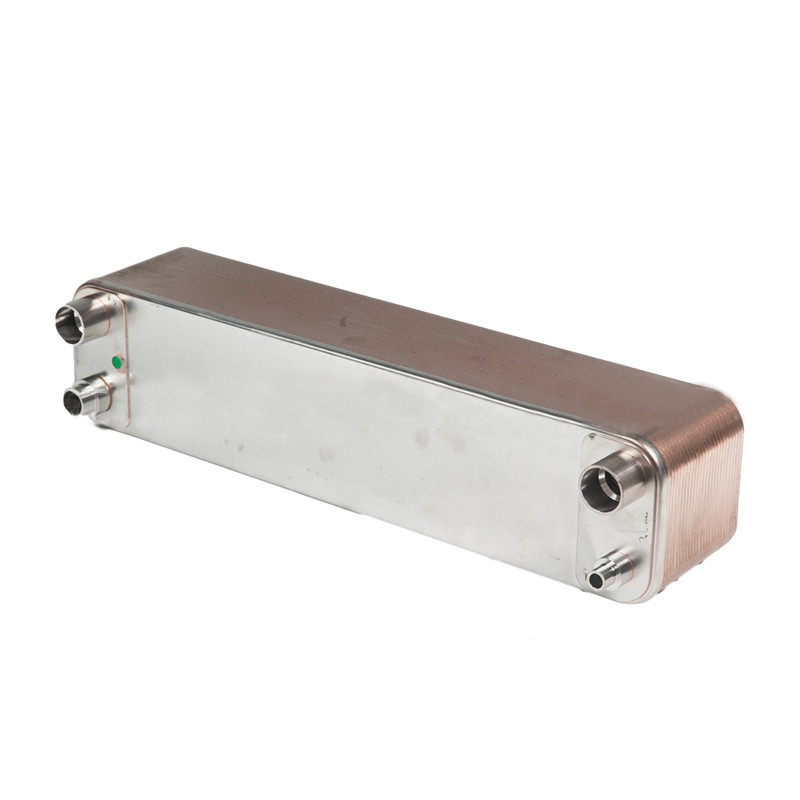

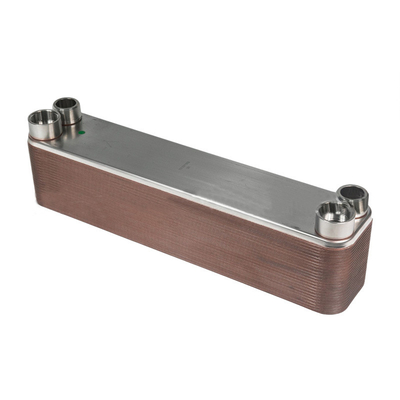

Brazed Plate Heat Exchanger Industrial Condenser Evaporator Cooler HVAC Chiller Boiler Heat Pump
Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp
Productdetails:
Plaats van herkomst: China
Merknaam: Baode
Certificering: CCS/UL/CE
Modelnummer: BL26-serie
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 15 eenheden
Prijs: USD 50-1000per Units
Verpakking Details: met een breedte van niet meer dan 15 mm
Levertijd: 14-18 werkdagen
Betalingscondities: T/T
Levering vermogen: 1000 eenheden per maand
Contact
Gedetailleerde productomschrijving
Productnaam: Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtep Hoofdtoepassing: motoroliekoeler/hydraulische warmtewisselaar
Solderend materiaal: met een gewicht van niet meer dan 10 kg Olieverkoelertype: met een vermogen van niet meer dan 10 W

Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp



Productbeschrijving

Overzicht van de warmtewisselaar van de legerplaat:De warmtewisselaar van de legerplaat is een nieuw type warmtewisselaar met een hoog rendement dat bestaat uit een reeks metalen platen met een bepaalde golfvormige vorm.


Een dun rechthoekig kanaal wordt gevormd tussen de verschillende platen, en de warmte wordt uitgewisseld door de halve platen.de warmteoverdrachtscoëfficiënt is veel hoger bij dezelfde stroomweerstand en het energieverbruik van de pomp, en er is een tendens om warmtewisselaars met schelpen en buizen in het toepasselijke bereik te vervangen.


Gebreid plaatwarmtewisselaar toepassingsbereik:
Dit type gelaste plaatwarmtewisselaar wordt hoofdzakelijk gebruikt voor koeling, verdamper, condensator, oliekoeling, stoomverwarming enzovoort.
Warmteoverdrachtkenmerken van een gelaste plaatwarmtewisselaar:
Gelijste plaatwarmtewisselaar kan worden gebruikt voor verwarming, industriële koeling, oliepers en compressor olie koeling, airconditioning, diepvries, chemische koeling, water koeling,behandeling van drinkwater, afvalwaterzuivering, warmteherstel en andere aspecten.



Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 0

Model BL26
Breedte, A [mm] 111
Hoogte, B [mm] 310
Lengte, E [mm] 10+2,36n
Horizontale havenafstand, C [mm] 50
Verticale havenafstand, D [mm] 250
Maximale druk [Mpa] 3
Maximale doorstroming [m3/h] 8.1
Gewicht [kg] 1.3+0.12n

Model

BL1

Toepassing
Eenvoudige, sterke, compacte en
zeer betrouwbare, Baode Brazed Plate warmtewisselaars zijn ontworpen om efficiënt opnieuw te verwarmen
en de temperatuur van het water in zwembaden van alle
afmetingen en capaciteiten van een primaire warmtebron, zoals
Koelinstallatie, zonne-energieinstallatie, warmtepomp, enz.


Standaardontwerp
Volledige verpakte module, met inbegrip van:
met een vermogen van niet meer dan 10 W,
thermisch bronwater).


Standaardmaterialen

Dekkingsplaten: roestvrij staal AISI 316

Verbindingen: roestvrij staal AISI 316

Platen: roestvrij staal AISI 316

Branderingsmateriaal: koper



Gegevens die vereist zijn voor een offerte

Om de vertegenwoordiger van Baode in staat te stellen een specifieke offerte te doen, moeten de vragen vergezeld gaan van de volgende gegevens:

- de vereiste doorstroming of warmtebelasting

️ temperatuurprogramma

- de fysieke eigenschappen van de betrokken vloeistoffen

 de gewenste werkdruk

 maximaal toegestane drukdaling


Korte levertijd.

Hoge kwaliteit

Een redelijke prijs

Klant gemaakt

Ontwerp van knowhow en klantondersteuning



Model BL14 BL20 BL26 BL26C BL50 BL95
Breedte, A [mm] 78 76 111 124 111 191
Hoogte, B [mm] 206 310 310 304 525 616
Lengte, E [mm] 9+2,3n 9+2,3n 10+2,36n 13+2,4n 10+2,35n 11+2,35n
Horizontale havenafstand, C [mm] 42 42 50 70 50 92
Verticale havenafstand, D [mm] 172 282 250 250 466 519
Maximale druk [Mpa] 3 3 3 Drie vierde.5 Drie vierde.5 Drie vierde.5
Maximale doorstroming [m3/h] 3.6 3.6 8.1 8.1 12.7 39
Gewicht [kg] 0.6+0.06n 1.0+0.08n 1.3+0.12n 2.2+0.16n 2.6+0.19n 7.8+0.36n





Model BL120 BL190 BL200 BL1400 BL100 * BL200 *
Breedte, A [mm] 246 307 321 429 248 322
Hoogte, B [mm] 528 696 738 1398 495 739
Lengte, E [mm] 13+2,36n 13+2,75n 13+2,7n 22+2,78n 10+2,15n 13+2,55n
Horizontale havenafstand, C [mm] 174 179 188 220 157 205.2
Verticale havenafstand, D [mm] 456 567 603 1190 405 631
Maximale druk [Mpa] 3 3 2.1 1.5 Drie vierde.5 Drie vierde.5
Maximale doorstroming [m3/h] 42 100 100 300 42 100
Gewicht [kg] 7.2+0.52n 12.5+0.72n 13+0,75n 31.8+1.73n 6.5+0.37n 13+0,78n



Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 1Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 2Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 3Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 4Gelamineerde plaatwarmtewisselaar Industrieel condensator verdamper koeler HVAC koeler ketel warmtepomp 5
