Baode warmtewisselaar apparatuur co., Ltd.

|
| Plaats van herkomst: | China |
| Merknaam: | Baode |
| Certificering: | CCS/UL/CE |
| Modelnummer: | BL130-serie |
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | USD 50-1000per Units |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 14-18 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 eenheden per maand |
| Productnaam: | Koelmiddel Hoogdruk koperwarmtewisselaar voor water gebreid plaatwarmtewisselaar | Hoofdtoepassing: | motoroliekoeler/hydraulische warmtewisselaar |
|---|---|---|---|
| Solderend materiaal: | koperen | Olieverkoelertype: | met een vermogen van niet meer dan 10 W |

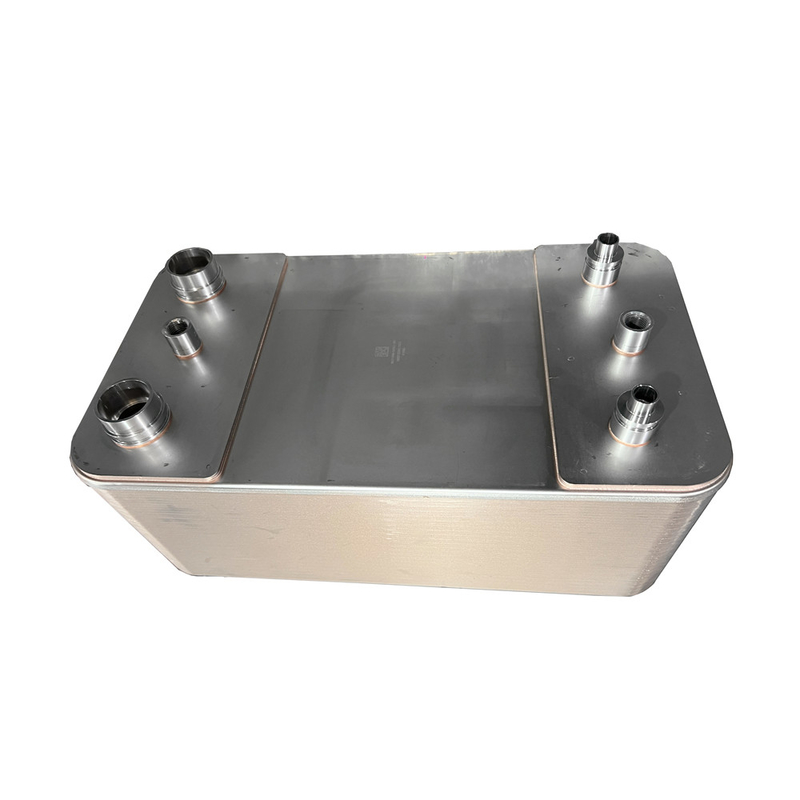

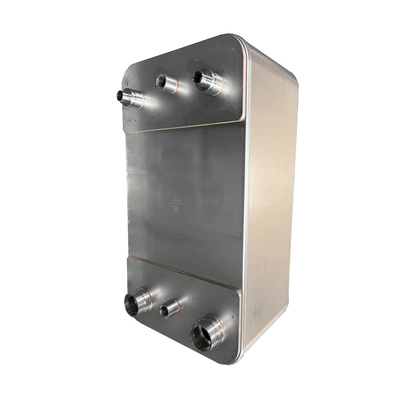

Koelmiddel Hoogdruk koperwarmtewisselaar voor water gebreid plaatwarmtewisselaar
Productbeschrijving
Een gelaste plaatwarmtewisselaar heeft de voordelen van geen pakking, geen lekkage, licht gewicht, kleine afmetingen, lage prijs, gemakkelijke demontage en installatie en een hoge warmteoverdracht.De structuur is geschikt voor stoom, water of procesvloeistoffen en kan worden gebruikt met een minimaal temperatuurverschil tussen de twee vloeistoffen.
De warmtewisselaars bestaan uit roestvrijstalen platen met een efficiënt warmteoverdrachtoppervlak.,Compacte gelaste plaatwarmtewisselaars zijn ontworpen om uit maximaal 20 gegolfde roestvrijstalen platen te bestaan,met elke tweede eindplaat ondersteboven omgedraaid om een groot aantal contactpunten tussen alle platen te vormen.
Bij het lassen worden de contactpunten ook met elkaar gelast, waardoor een compacte plaat ontstaat die bijna alle plaatstructurele materialen (ongeveer 94% van het oppervlak) voor warmteoverdracht kan gebruiken.
De platen vormen twee afzonderlijke kanalen waarin het medium een convectieve beweging vormt, wat resulteert in een hoge turbulentie in het kanaalsysteem, wat resulteert in uitstekende warmteoverdrachtskenmerken,en het schalen wordt tot een absoluut minimum beperkt, zelfs bij lage snelheden.
Bij gebruik en onderhoud moet bij de aanwezigheid van deeltjes in het water een filter worden gebruikt en kan het grootste deel van de zachte deeltjes worden verwijderd door het water omgekeerd te wassen.
De warmtewisselaar van de compacte gelaste plaat moet om de drie tot vijf jaar worden gewassen met citroenzuur of een ander zuur dat koper en roestvrij staal niet erodeert.
| Model | BL26 |
| Breedte, A [mm] | 111 |
| Hoogte, B [mm] | 310 |
| Lengte, E [mm] | 10+2,36n |
| Horizontale havenafstand, C [mm] | 50 |
| Verticale havenafstand, D [mm] | 250 |
| Maximale druk [Mpa] | 3 |
| Maximale doorstroming [m3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
