Baode warmtewisselaar apparatuur co., Ltd.

|
| Place of Origin: | China |
| Merknaam: | Baode |
| Certificering: | CCS/UL/CE |
| Model Number: | BL95 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Prijs: | USD 50-1000per Units |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Productnaam: | Hoogtemperatuur Duurzame koperen gelaste plaatwarmtewisselaar voor zuivelwaterkoeler | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Olieverkoelertype: | met een vermogen van niet meer dan 10 W |

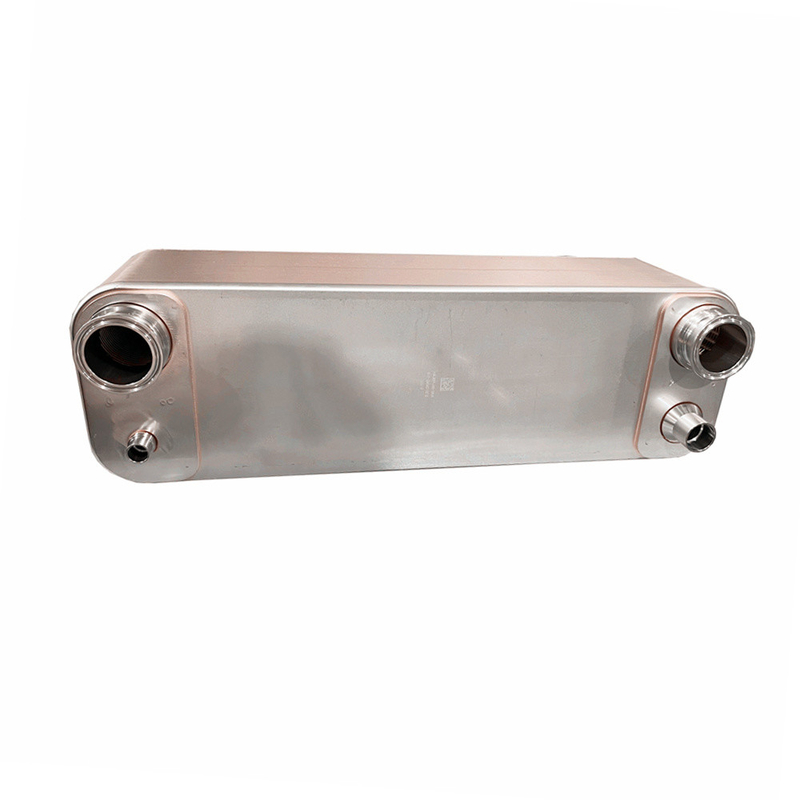

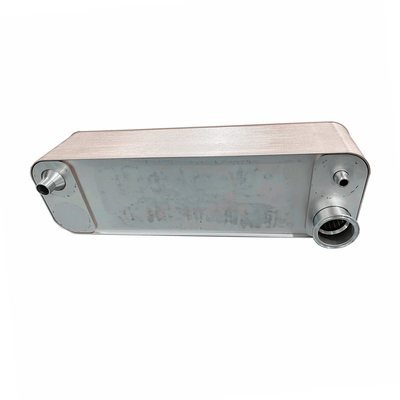

Hoogtemperatuur Duurzame koperen gelaste plaatwarmtewisselaar voor zuivelwaterkoeler
Beschrijving
Een gelaste plaatwarmtewisselaar is een soort efficiënte, compacte en lichte warmtewisselapparatuur die in veel industrieën wordt gebruikt.Het realiseert warmteoverdracht en -uitwisseling door gebruik te maken van gelast en verzegeld contact tussen platen.
Ten eerste het werkingsbeginsel
Het werkingsprincipe van een gelaste plaatwarmtewisselaar is hoofdzakelijk gebaseerd op het warmteoverdrachtmechanisme tussen de warmtewisselaarplaten.met een vermogen van meer dan 10 WDe warmtewisselaar vloeit door een kanaal aan de ene kant, terwijl de koelvloeistof door een kanaal aan de andere kant stroomt.warmte wordt door de plaat overgedragen van de hoogtemperatuur vloeistof naar de laagtemperatuur vloeistof, waardoor de warmteoverdracht en -uitwisseling wordt voltooid.
Ten tweede de structurele kenmerken
1. Compact ontwerp: de gelaste plaatwarmtewisselaar maakt gebruik van een compact ontwerp, waardoor het een zeer kleine ruimte inneemt, geschikt voor beperkte ruimte gelegenheden.het is lichter in grootte en gewicht, en gemakkelijker te installeren en te onderhouden.
2Efficiënte warmteoverdracht: door het lascontact tussen plaat en plaat kan een hogere warmteoverdracht worden bereikt.De gelaste plaatwarmtewisselaar heeft een hogere warmtegeleidbaarheid en een lagere warmteweerstand, waardoor de energie-efficiëntie van de warmtewisselaar wordt verbeterd.
3. Sterke drukweerstand: De plaatwarmtewisselaar die is verbonden met het legerproces heeft een sterke drukweerstand en kan bestand zijn tegen hoge druk en hoge temperatuur.
| Model | BL26 |
| Breedte, A [mm] | 111 |
| Hoogte, B [mm] | 310 |
| Lengte, E [mm] | 10+2,36n |
| Horizontale havenafstand, C [mm] | 50 |
| Verticale havenafstand, D [mm] | 250 |
| Maximale druk [Mpa] | 3 |
| Maximale doorstroming [m3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
Contactpersoon: Qi
Tel.: 860510-86020200-812
