Baode warmtewisselaar apparatuur co., Ltd.

|
| Plaats van herkomst: | China |
| Merknaam: | Baode |
| Certificering: | UL CE ISO9001 WRAS ROHS CCS UL DNV GL |
| Modelnummer: | BL-serie |
| Min. bestelaantal: | 5 eenheden |
|---|---|
| Prijs: | USD 50-1000 per Unit |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 14-18 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 3000 eenheden per maand |
| Productnaam: | Koperwarmtepompsysteem Water naar lucht gebreid plaatwarmtewisselaar | Hoofdtoepassing: | verdampercondensator |
|---|---|---|---|
| Plaatmateriaal: | roestvrij staal AISI316 | Verbindingen: | roestvrij staal AISI 316, 304 |
| Certificaat: | CE UL ISO9001 CCS GL DNV LR WRAS ROHS | Garantie: | 1 jaar |

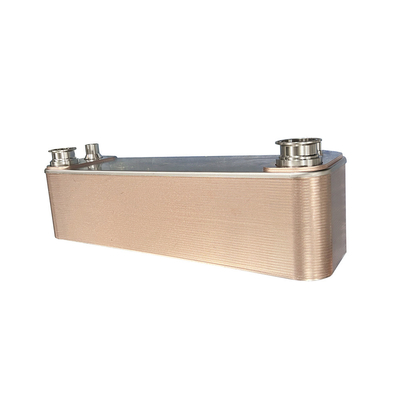

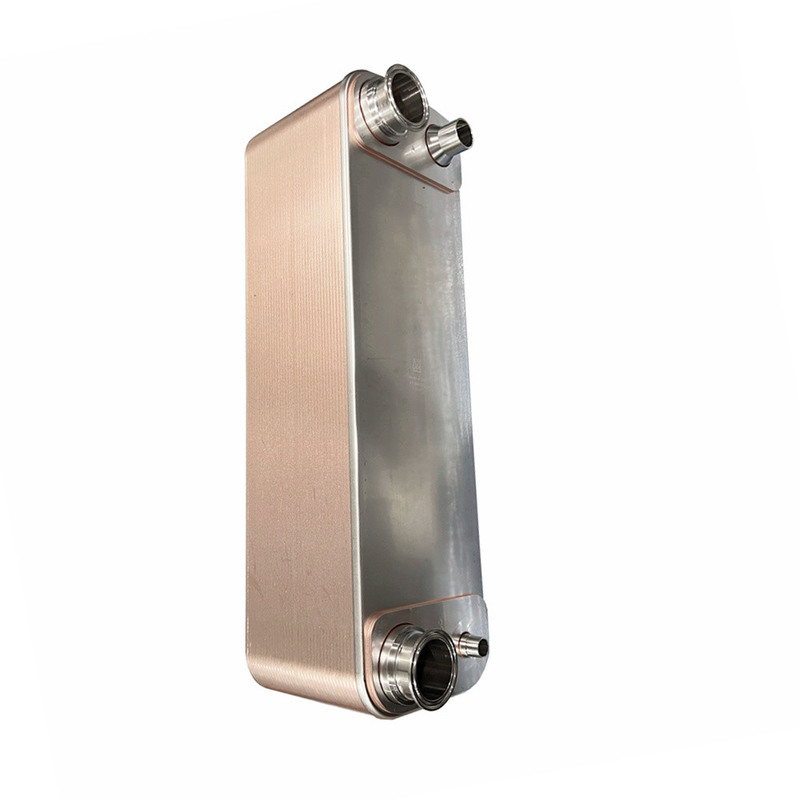

Koperwarmtepompsysteem Water naar lucht gebreid plaatwarmtewisselaar
Productbeschrijving
Werkingsbeginsel
Door de roestvrijstalen platen samen te legeren is het niet nodig om pakkingen en dikke frameplaten te dichten.het legeringsmateriaal verzegelt het pakketBaode's gelaste warmtewisselaars worden op alle contactpunten gelast, waardoor een optimale warmteoverdrachtsefficiëntie en drukweerstand worden gewaarborgd.Aangezien vrijwel alle materialen worden gebruikt voor warmteoverdracht, is de gelaste plaatwarmtewisselaar zeer compact en heeft een laag gewicht en een laag ophoudvolume.De bphe (gelijste plaatwarmtewisselaar) bestaat uit dunne golvende roestvrijstalen platen die onder vacuüm met koper als legeringsmateriaal worden gelejst.Voor voedseltoepassingen en toepassingen met agressieve vloeistoffen worden nikkelgebrodde eenheden gevraagd.
Koelsystemen:
verdamper,
condensator,
Verwarmingstoestellen en verwarmingstoestellen
luchtdroger
Warmtepompen
Absorptie koeler
HVAC
Radiant vloer,
Sneeuw smelten,
Kookplaten
Zonnewaterwarmtewisselaar
Stadsverwarming
Andere industriële toepassingen zoals:
Warmteherstel en
Olie koeler: Hydraulische olie koeling, motor olie koeling en brandstof olie verwarming.
Stoomverwarming.
Platte warmtewisselaar
Bierwortkoeler
Pasteurisatie van melk
Windturbine-olieverkoeler
Marine olie koeler
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
Model
BL1
Toepassing
Eenvoudige, sterke, compacte en
zeer betrouwbare, Baode Brazed Plate warmtewisselaars zijn ontworpen om efficiënt opnieuw te verwarmen
en de temperatuur van het water in zwembaden van alle
afmetingen en capaciteiten van een primaire warmtebron, zoals
Koelinstallatie, zonne-energieinstallatie, warmtepomp, enz.
Standaardontwerp
Volledige verpakte module, met inbegrip van:
met een vermogen van niet meer dan 10 W,
thermisch bronwater).
Standaardmaterialen
Dekkingsplaten: roestvrij staal AISI 316
Verbindingen: roestvrij staal AISI 316
Platen: roestvrij staal AISI 316
Branderingsmateriaal: koper
Gegevens die vereist zijn voor een offerte
Om de vertegenwoordiger van Baode in staat te stellen een specifieke offerte te doen, moeten de vragen vergezeld gaan van de volgende gegevens:
- de vereiste doorstroming of warmtebelasting
️ temperatuurprogramma
- de fysieke eigenschappen van de betrokken vloeistoffen
de gewenste werkdruk
maximaal toegestane drukdaling
Korte levertijd.
Hoge kwaliteit
Een redelijke prijs
Klant gemaakt
Ontwerp van knowhow en klantondersteuning
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
