Baode warmtewisselaar apparatuur co., Ltd.

|
| Plaats van herkomst: | China |
| Merknaam: | Baode |
| Certificering: | CCS/UL/CE |
| Modelnummer: | BL-serie |
| Min. bestelaantal: | 5 eenheden |
|---|---|
| Prijs: | USD 200-500per Units |
| Verpakking Details: | met een breedte van niet meer dan 15 mm |
| Levertijd: | 14-18 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 eenheden per maand |
| productnaam: | Hoge warmteoverdrachtsmogelijkheid roestvrij staal gelaste plaatwarmtewisselaar voor koeling | Hoofdtoepassing: | Industriële verwarming, HVAC&R |
|---|---|---|---|
| Solderend materiaal: | met een gewicht van niet meer dan 10 kg | Olieverkoelertype: | met een vermogen van niet meer dan 10 W |

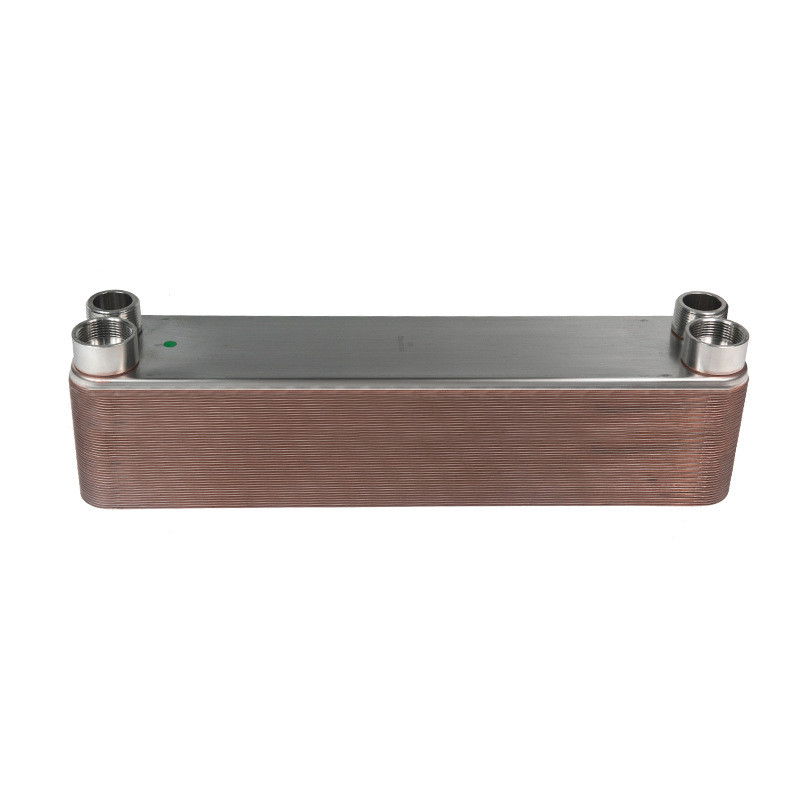

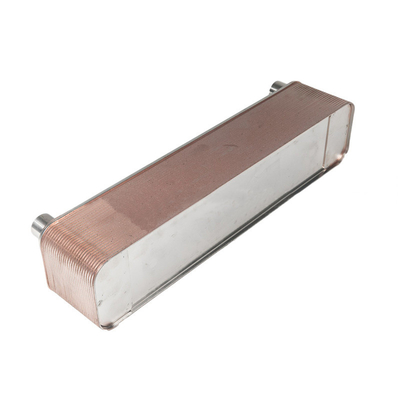

Hoge warmteoverdrachtsmogelijkheid roestvrij staal gelaste plaatwarmtewisselaar voor koeling
Werkingsbeginsel
De warmtewisselaar voor gelaste platen is een veelgebruikte warmtewisselapparatuur, waarvan het werkingsprincipe als volgt luidt:
1. Beginselen
De warmtewisselaar van de geslepen plaat bestaat uit een reeks parallelle platte metalen platen, de platen zijn met elkaar verbonden door geslepen technologie, de vloeistof stroomt afwisselend tussen de plaat en de plaat,en de warmte wordt rechtstreeks door het oppervlak van de plaat overgedragen om de warmteoverdracht te bereiken.
2Vloeistofstroom
Tijdens het werkproces gaan de koude en hete vloeistoffen door verschillende zijden van de plaatwarmtewisselaar, respectievelijk de hete en de koude zijde genoemd,de hete vloeistof is meestal een hoogtemperatuurvloeistof (zoals warm water, stoom, enz.) en de koude vloeistof is meestal een laagtemperatuurvloeistof (zoals koud water, koelmiddel, enz.).
3Warmteoverdracht
De hete vloeistof stroomt tussen de platen aan de hete kant, waardoor warmte naar de plaat wordt overgebracht, die vervolgens warmte door het oppervlak van de plaat naar de koude vloeistof overbrengt.De koude vloeistof stroomt tussen de platen aan de koude kant, die warmte absorbeert om warmte van de hete vloeistof naar de koude vloeistof over te brengen.
| Model | BL26 |
| Breedte, A [mm] | 111 |
| Hoogte, B [mm] | 310 |
| Lengte, E [mm] | 10+2,36n |
| Horizontale havenafstand, C [mm] | 50 |
| Verticale havenafstand, D [mm] | 250 |
| Maximale druk [Mpa] | 3 |
| Maximale doorstroming [m3/h] | 8.1 |
| Gewicht [kg] | 1.3+0.12n |
Model
B.
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Breedte, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Hoogte, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Lengte, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Horizontale havenafstand, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Verticale havenafstand, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Maximale druk [Mpa] | 3 | 3 | 3 | Drie vierde.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Gewicht [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Breedte, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Hoogte, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Lengte, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Horizontale havenafstand, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Verticale havenafstand, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Maximale druk [Mpa] | 3 | 3 | 2.1 | 1.5 | Drie vierde.5 | Drie vierde.5 |
| Maximale doorstroming [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Gewicht [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
